| Tên thương hiệu: | EcoTentPro |
| Số mẫu: | ETP-MG4080-US |
| MOQ: | 1 bộ |
| giá bán: | USD 15,500-24,000 / Set |
| Chi tiết bao bì: | Pallet thép chịu lực có bọc VCI cho phần giàn, thùng khung chữ A gia cố cho dầm chính, túi PVC công |
| Điều khoản thanh toán: | T/T, L/C trả ngay, Chuyển khoản |

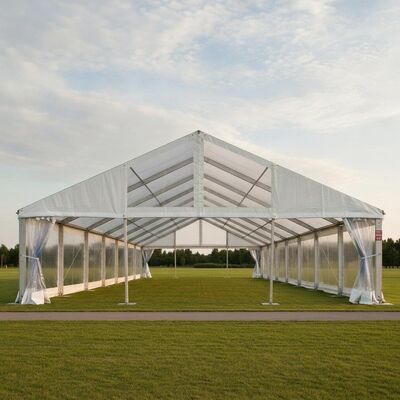

cácLều có nhịp trong suốt của Lễ hội Mega ETP-MG4080-USlà cấu trúc quy mô lớn hàng đầu của chúng tôi dành cho thị trường sự kiện ở Mỹ. Trải dài trên diện tích ấn tượng 40ft * 80ft (3.200 mét vuông) với chiều cao sườn núi cao 20ft, chiếc lều này sử dụng hệ thống khung không gian 3D giàn đôi — công nghệ kết cấu tương tự được sử dụng trong nhà chứa máy bay và phòng triển lãm. Khoảng trống trong suốt 40ft cung cấp nội thất hoàn toàn không có cột, có khả năng chứa hơn 400 khách kiểu rạp hát, 300 kiểu tiệc chiêu đãi hoặc 40 gian hàng triển lãm thương mại tiêu chuẩn 10'*10'. Với tốc độ gió 110 mph, công suất tải tuyết 30 psf và chứng nhận chống cháy NFPA 701/CPAI-84 đầy đủ, chiếc lều này được thiết kế cho các ứng dụng đòi hỏi khắt khe nhất của Hoa Kỳ: các lễ hội âm nhạc lớn (kiểu Coachella), phòng triển lãm hội chợ cấp bang, nơi trú ẩn ứng phó thảm họa của FEMA, địa điểm tổ chức buổi hòa nhạc lưu diễn và ra mắt sản phẩm quy mô lớn của công ty.
| Hệ thống kết cấu | |
|---|---|
| Loại khung | Khung không gian 3D giàn đôi, độ sâu giàn 3ft (0,9m) |
| Dầm chính | 10" * 5" * 0,25" (254mm * 127mm * 6,35mm) Dầm hộp 6061-T6 |
| Thành viên phụ | Ống Web 3" * 3" * 0,1875" (76mm * 76mm * 4,76mm) |
| Tấm lót | Thép kết cấu S355 3/8" (9,5mm), mạ kẽm nhúng nóng 100μm |
| Bu lông | 1" (M24) Lớp 8, mạ kẽm-niken có độ bền cao |
| Tấm đế | Thép 20" * 20" * 0,625", mạ kẽm nhúng nóng 100μm |
| Kích thước | |
| Chiều rộng * Chiều dài | 40ft * 80ft (12,2m * 24,4m) |
| Khu vực được bảo hiểm | 3.200 mét vuông (297 mét vuông) |
| Chiều cao bên | 10ft (3,0m) |
| Chiều cao sườn núi | 20ft (6,1m) |
| Cấu hình vịnh | Chiều dài 10ft * 8 vịnh |
| Vải vóc | |
| Mái nhà | 20oz/yd² PVC (950g/m2), Màu trắng, Chống cháy |
| Vỉa hè | Tùy chọn 16oz/yd² PVC, Solid + Panel cửa sổ |
| Đánh giá lửa | Thử nghiệm NFPA 701 1 & 2, CPAI-84, ASTM E84 Loại A |
| Hiệu suất | |
| Đánh giá gió | 110 mph (ASCE 7-22, Phơi sáng C) |
| Tải tuyết | 30 psf (1,44 kN/m2) |
| địa chấn | Tuân thủ ASCE 7-22 Thiết kế địa chấn Loại D |
| Cuộc sống phục vụ | Hơn 20 năm (khung), 8-12 năm (mái) |
Khung không gian 3D giàn đôi với độ sâu giàn 3ft mang lại độ cứng vượt trội trên khoảng trống 40ft. Đây là khái niệm cấu trúc tương tự được sử dụng trong nhà chứa máy bay ở sân bay - các thành viên web hình tam giác phân phối tải trọng hiệu quả đến mức các cột bên trong trở nên không cần thiết, ngay cả ở quy mô này.
Được chứng nhận có tốc độ gió duy trì 110 dặm/giờ theo ASCE 7-22 Exposure C (địa hình mở). Các tấm đế lớn 20"*20" với bu lông cấp 8 1" tạo ra các kết nối chịu mô men ở mỗi cột. Thích hợp cho việc triển khai ở Bờ biển vùng Vịnh, Florida và Đại Tây Dương, bao gồm cả các điều kiện bão được nêu tên.
Nội thất nhịp rõ ràng 40ft * 80ft là một khung vẽ trống. Cấu hình như: 40 gian hàng triển lãm thương mại tiêu chuẩn 10'*10', hơn 300 ghế tiệc, hơn 450 ghế rạp hát, sân khấu hòa nhạc kích thước đầy đủ với khu vực khán giả hoặc 8 sân bóng ném. Chiều cao sườn núi 20ft phù hợp cho các giàn chiếu sáng sản xuất và tường video.
Được thiết kế để triển khai nhanh chóng làm nơi trú ẩn khẩn cấp. Thiết kế nhịp rõ ràng cho phép phân vùng nội thất linh hoạt để phân loại, chỗ ngủ, phòng ăn và kho chứa đồ. Tải trọng tuyết 30 psf và tốc độ gió 110 mph có nghĩa là nó vẫn đứng vững khi cộng đồng cần nó nhất. Được các tổ chức ứng phó thiên tai của Hoa Kỳ tin cậy.
Được thiết kế để đáp ứng các điều kiện khắc nghiệt của các lễ hội ngoài trời kéo dài nhiều ngày: mái nặng 20oz chống mài mòn từ giàn sân khấu, tay cầm giàn sâu 3ft để treo tải trọng (ánh sáng, âm thanh, tường video) và các kết nối tấm đệm bằng thép bắt vít chịu được các chu kỳ lắp ráp/tháo rời lặp đi lặp lại.
NFPA 701, CPAI-84 và ASTM E84 Loại A - chứng nhận ba lần vượt quá yêu cầu đối với các cấu trúc lắp ráp công cộng. Gói tài liệu về hỏa hoạn bao gồm các báo cáo thử nghiệm theo từng lô cụ thể, thư phân loại khả năng lan truyền ngọn lửa và mẫu để gửi cho cảnh sát cứu hỏa địa phương. Được chấp nhận bởi sở cứu hỏa ở tất cả 50 tiểu bang.
Dầm hộp 10"*5"*0,25" 6061-T6 được ép đùn trên máy ép 5.500 tấn với hệ thống làm mát có kiểm soát để có cấu trúc hạt đồng nhất. Dung dịch được xử lý nhiệt ở 530°C/4 giờ + lão hóa nhân tạo ở 175°C/8 giờ. Mỗi chùm tia đều được kiểm tra độ bền kéo (ASTM B557) và kiểm tra bằng siêu âm để phát hiện các khuyết tật bên trong.
Các đầu dầm hướng về ±0,1° trên máy phay cổng CNC 7 trục. Tất cả các lỗ bu lông đều được khoan, doa và taro bằng thước đo ren. Các tấm thép được cắt bằng laser từ tấm S355 và được khoan bằng máy CNC. Mỗi chùm tia đều được khắc laser với số sê-ri duy nhất để truy xuất nguồn gốc trong toàn bộ vòng đời.
Tất cả các thành phần thép được mạ kẽm nhúng nóng ở nhiệt độ tối thiểu 450°C đến 100μm. Bu lông cấp 8 có nguồn gốc từ nhà cung cấp đạt tiêu chuẩn Hoa Kỳ được chứng nhận ISO 898-1 với chứng nhận vật liệu trên mỗi lô. Thử nghiệm phun muối đến hơn 1.000 giờ (ASTM B117) để chứng nhận triển khai ven biển.
950g/m2 PVC được sản xuất trên dây chuyền cán rộng 5m với lớp phủ kép cho độ dày đồng đều. Cắt lồng vào máy tính, hàn HF ở tần số 27,12 MHz với độ chồng lên nhau 2,5". Mỗi mét tuyến tính của đường may đều được kiểm tra lực kéo đến hơn 800 lbf. Kiểm tra lửa NFPA 701 trên mỗi lô sản xuất.
Các mô-đun giàn được lắp ráp sẵn thành các phần 10ft. Khảo sát theo dõi bằng laser về độ chính xác kích thước (±1mm trên 40ft). Thử tải thủy lực trên mô-đun giàn đã hoàn thiện: 150% tải trọng thiết kế được giữ trong 4 giờ có giám sát độ võng. Báo cáo thử nghiệm có trong hồ sơ QC.
Phần giàn trong thùng khung chữ A bằng thép tùy chỉnh. Dầm được xếp chồng lên nhau bằng lớp bọc VCI và tấm bảo vệ cạnh. Vải đựng trong túi PVC công nghiệp có hút ẩm bằng silica gel. Hoàn thành kế hoạch tải container HQ 40ft được cung cấp. Hồ sơ hải quan Mỹ đầy đủ: NFPA 701 certs, ISPM 15, COO, hóa đơn thương mại.
| 🏭 Cơ sở vật chất | 18.000 m2, Hội trường rộng 8.000 m2, cẩu trục 5 tấn |
| 👷 Nhân viên | 120+, 8 kỹ sư kết cấu, thợ hàn có chứng chỉ, lập trình viên CNC |
| 📦 Đầu ra lều lớn | Hơn 50 lều lớn/tháng |
| 🇺🇸 Các dự án lớn của Hoa Kỳ | Hơn 30 lều quy mô lớnđược triển khai tại các lễ hội, hội chợ và sự kiện ở Hoa Kỳ |
| 🔬 Thử nghiệm | Khung tải kết cấu thủy lực (công suất 50 tấn), buồng cháy NFPA 701, đường hầm ASTM E84, quét laser 3D, kiểm tra mối hàn siêu âm, đối tác hầm gió |
| 🏅 Chứng nhận | ISO 9001:2015, được kiểm toán bởi SGS, kỹ thuật ASCE 7-22 do SE được cấp phép của Hoa Kỳ |
| Bán trước | Hậu mãi |
|---|---|
| Tính toán kết cấu có đóng dấu SE cho mỗi vị trí dự án | Bảo hành kết cấu 5 năm đối với hệ thống khung |
| Mô hình BIM 3D (định dạng Revit/IFC) | Bảo hành vải 3 năm |
| Phân tích gió/tuyết/địa chấn cụ thể tại địa điểm | Kho phụ tùng quan trọng có trụ sở tại Hoa Kỳ |
| Giấy phép xây dựng đầy đủ | Dịch vụ kiểm tra kết cấu hàng năm |
| Kiểm tra nghiệm thu tại nhà máy với sự chứng kiến của khách hàng | Giám sát lắp đặt tận nơi (du lịch Mỹ) |
| Vận chuyển DDP chìa khóa trao tay với thông quan Hoa Kỳ | Hỗ trợ kỹ thuật khẩn cấp 24/7 |
🎵 Lễ hội âm nhạc lớn (thang âm nhạc Coachella, Lollapalooza)
🏪 Triển lãm Thương mại & Triển lãm Công nghiệp
🎡 Phòng triển lãm Hội chợ Tiểu bang và Hội chợ Quận
🆘 Nơi trú ẩn cứu trợ thiên tai của FEMA
🚗 Triển lãm ô tô & Sự kiện ra mắt sản phẩm
🏀 Giải đấu & Sự kiện Thể thao Trong nhà
|
|
