| Tên thương hiệu: | EcoTentPro |
| Số mẫu: | ETP-ID2050-DE |
| MOQ: | 1 bộ |
| giá bán: | EUR 16.500-25.000 / Set |
| Chi tiết bao bì: | Thùng khung chữ A bằng thép cho các phần giàn, pallet hạng nặng có bọc VCI cho dầm, túi PVC công ngh |
| Điều khoản thanh toán: | T/T, L/C trả ngay, Chuyển khoản ngân hàng SEPA |

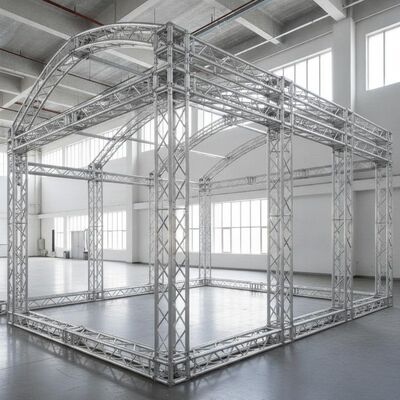

CácETP-ID2050-DE Chiếc lều cấu trúc sự kiện chính xác công nghiệp CNClà sản phẩm lớn nhất và mạnh mẽ nhất của chúng tôi cho thị trường công nghiệp Đức. với một ấn tượng 20m * 50m dấu chân (1.000 m2 không có cột nội thất) và một đỉnh cao 9m cao,cái lều này được thiết kế cho hội chợ thương mại công nghiệp nổi tiếng thế giới của Đức, IAA Mobility, Bauma München, Automechanika Frankfurt. Các chùm hộp nhôm 350mm * 150mm * 8mm 6061-T6, được chế biến CNC trên các trung tâm 5 trục đến ± 0,2mm, tạo thành một 3.0m sâu khung không gian truss kép có khả năng hỗ trợ tải trọng treo (cỗ máy chiếu sáng, tường video, màn hình công nghiệp). mái PVC 950g / m2 DIN 4102 B1 và mức tải tuyết 0,85 kN / m2 đảm bảo hoạt động quanh năm trong tất cả các vùng khí hậu Đức.TÜV Rheinland được chứng nhận với các tính toán cấu trúc đầy đủ DIN EN 1991. 5 năm bảo hành cấu trúc. Hơn 10 năm phục vụ ngành công nghiệp Đức ¢ từ Maschinenbau đến Automobilindustrie.
| Tragwerk | |
|---|---|
| Hệ thống | Doppelbinder-Raumfachwerk, 3,0m Trägertiefe |
| Trưởng phòng | 350mm * 150mm * 8mm Alu 6061-T6 Kastenprofile, 5-Achs CNC |
| Sekundärträger | 80mm * 80mm * 4mm Alu-Vierkantrohr |
| Notenbleche | S355 Baustahl, 12mm, feuerverzinkt 100μm |
| Bolzen | M24 Güte 12.9Zinc-Nickel beschichtet |
| Bodenplatten | 500mm * 500mm * 16mm, feuerverzinkt |
| Abmessungen | |
| Breite * Länge | 20m * 50m (1.000 m2 Grundfläche) |
| Seitenhöhe | 5.0m |
| Firsthöhe | 9.0m |
| Chế độ chiến trường | 5.0m (10 Felder) |
| Dach & Verkleidung | |
| Dach | 950g/m2 Schwerlast-PVC, DIN 4102 B1 |
| Brandschutz | DIN 4102 B1, BS 7837, M2, NFPA 701 |
| Bảo vệ tia UV | Bảo hành tia cực tím 10 năm |
| Dữ liệu về dịch vụ | |
| Gió | Bis 120 km/h (Orkan Böen) |
| Snee | 0.85 kN/m2 (85cm Neuschnee) |
| Erdbeben | DIN EN 1998-1, Erdbebenzone 3 |
| Nhiệt độ | -40°C đến +70°C |
| Nutzungsdauer | 20+ Jahre (Rahmen), 8-12 Jahre (Dach) |
| Bảo lãnh | 5 năm bảo đảm cấu trúc |
Các 20m Spannweite mà không có hỗ trợ bên trong tạo ra một Grundfläche hoàn toàn mở của 1.000 m2.hoặc một cuộc triển lãm công nghiệp hoàn chỉnh với máy móc nặng.
350mm * 150mm * 8mm Profile Casten được chế biến trên 7-Achs CNC-Gantry-Fräsen với ± 0.2mm Toleranz.Deutsche Präzision aus chinesischer Fertigung.
Được thiết kế cho các yêu cầu của Deutscher Leitmessen: Schwerlast-Aufhängungen für Industrie-Displays, 9m Höhe für zweistöckige Messestände,Cáp kết nối tích hợp für Starkstrom und Datenleitungen. 10+ Years Experience với Deutsche Messebauern.
Các 3,0m tiefe Raumfachwerk với M24 Güte 12,9 Bolzen und 500mm * 500mm Bodenplatten giữ Orkanböen đến 120 km / h đứng.Binnenland và Küste).
Các lớp tuyết cao nhất trong chương trình của chúng tôi: 0,85 kN / m2 tương đương với khoảng 85cm Neuschnee hoặc 35cm Altschnee.Dachneigung 25° hỗ trợ natürlichen Schneeabgang.
5 năm bảo đảm cấu trúc trên các dây thừng nhôm.10+ Years Experience im deutschen Industrie- und Messemarkt 10+ năm kinh nghiệm trong ngành công nghiệp và thị trường hội chợ.
6061-T6 Bolzen auf 5.500-Tonnen-Press zu 350mm*150mm*8mm Profil thắt tròn.Thử nghiệm kéo theo DIN EN ISO 6892-1 an jedem 10. Profile (Streckgrenze ≥ 240 MPa).
Hauptträger auf 7-Achs CNC-Gantry-Fräse (Arbeitsbereich 25m) được chế biến: Stirnplatten auf ±0.1° Rechtwinkligkeit gefräst, M24 Bohrungen gebohrt, gerieben und gewindelehrgeprüft,Knotenblech-Anlageflächen trên 0.05mm Plangefräst. Jeder Träger laserbeschriftet với số serial.
Nốt bạch từ S355 (12mm) cắt laser và CNC-đào. Feuerverzinkung ở 450 ° C auf 100μm. M24 Bolzen Güte 12.9 von ISO 898-1 zertifiziertem Lieferant. Salzsprühnebeltest 1.000+ h theo DIN EN ISO 9227.
950g/m2 PVC trên 5m-Kalanderlinie được sản xuất, lớp phủ kép. CNC-Zuschnitt auf automatischen Plottertischen mit 60mm Nahtzugabe. HF-Schweißung ở 27,12 MHz với Doppeldurchlauf.Jeder laufende Meter Naht mit Nahtfestigkeitsprüfgerät getest (≥ 3500 N/5cm)DIN 4102 B1 Brandprüfung chargenweise.
Fachwerkmodule trong 5m-Sections vormontiert. 3D-Laser-Tracker-Vermessung (± 1mm trên 50m). Hydraulische Lastprüfung mit 150% Bemessungslast für 4 StundenTất cả các kết nối Schraub auf 650 Nm.
Fachwerkträger ở Stahl-A-Rahmen-Kisten. Hauptträger auf Schwerlastpaletten mit VCI-Korrosionsschutzfolie. Planen trong Industrie-PVC-Taschen với Silicagel. ISPM 15 được xử lý bằng nước.Vollständiges TÜV-Prüfbuch: Prüfstatik, Materialzeugnisse, Brandschutzzertifikate, Schweißnaht-Prüfprotokolle, Montageanleitung tiếng Đức và tiếng Anh.
| ️ | 18.000 m2Nhà máy, 8.000 m2 Montagehalle, 5t Brückenkran |
| ️ | 120+Mitarbeiter, 8 Konstruktionsingenieure, zertifizierte Schweißer (người làm việc, kỹ sư xây dựng, người được chứng nhận) |
| ️ | 7-Axis CNC-Gantry(25m Arbeitsbereich), 5-Achs CNC-Zentren |
| ️🇪 | 50+ Industriezeltebei deutschen Messen und Industrieausstellungen im Einsatz (tạm dịch: Hội chợ và triển lãm công nghiệp Đức) |
| ️ | Hydraulik-Prüfstand (50t), 3D-Lasertracker, Windkanal-Partnerschaft, Brandprüfkammer |
| ️ | ISO 9001:2015, TÜV Rheinland zertifiziert, DIN EN 1090 |
Umfassendes TÜV-Prüfbuch (60+ trang): Prüfstatik nach DIN EN 1991-1-3/4 (Schnee+Wind) und DIN EN 1993-1-1 (Aluminiumtragwerke), DIN EN 13782 Zertifikat für fliegende Bauten,DIN 4102 B1 Brandschutz-Prüfzeugnis, DIN EN 1090 Werkszeugnis, Materialprüfzeugnisse nach DIN EN 10204 (3.1), Tuyên bố tuân thủ CE.Vollständig in deutscher Sprache (tạm dịch: Thông tin đầy đủ trong tiếng Đức), Messe Frankfurt, Messe München).
| Tiền bán hàng | Dịch vụ sau bán hàng |
|---|---|
| Standortbezogene TÜV-Prüfstatik (GPS) | 5 năm bảo đảm cấu trúc |
| Mô hình 3D-BIM (Revit/IFC) für Messeplanung | 3 năm bảo hành |
| Baugrundgutachten-Analyse (Verankerung) | Ersatzteilversand 48h (EU-Lager) |
| Bauantragspaket bằng tiếng Đức | Jährliche TÜV-Strukturprüfung |
| Werksabnahme (FAT) với khách hàng | Montageleitung durch Werksingenieur (sản xuất bởi kỹ sư) |
| DDP-Lieferung mit deutscher Zollabwicklung | Đường dây nóng 24/7 |
Hạ hội Hannover Industrieausstellung
¢ IAA Mobility ¢ Triển lãm ô tô
️ Bauma Munich ️ Baumaschinen-Messe
Automechanika Frankfurt
️ Temporäre Produktionshallen-Erweiterung
️ Logistik- & Lagerhallen-Überdachung
|
|
